دانلود پایان نامه طراحی درب از بالا باز شو

58 صفحه word

مقدمه

بشر از زمانهای گذشته به فکر ساختن یک حفاظ برای ورودی محوطه زندگی خود بوده؛تا آنجا که انسان غار نشین در فکر ساختن در برای جلو گیری از ورود سرما و خطرات ناشی از ورود حیوانات به داخل غار بوده و این فکر در ذهن بشر تداوم یافت تا شکلهای مختلفی را برای حفاظ و بستن ورودی خانه خود داشته باشد.

بشر در را با مصالح مختلف ماننده سنگ و چوب و فلزات و وسایل دیگر ساخته است و همزمان با پیشرفت علم و تکنولوژی در زمینه طراحی و مکانیزم درها بشر درها را با تنوع زیاد و کاربری بهتر ساخته است.درهای ساختمان انواع مختلفی نیز دارد از جمله درهای ورودی اتاق،سرویس و ورودیهای داخلی و درهای پارکینگ که دارای ابعاد بزرگتنری نسبت به سایر درها دارد.

درهای از بالا باز شو که در ورودی ساختمان  بکار می رود دارای شکلهای مختلفی از نظر ساخت هستند از جمله درهایی که بصورت ساده و به کمک دست باز میشوند و درهایی نیز وجود دارد که بصورت اتوماتیک است.و با توسعه روز افزون تکنولوژی در کلیه عرصه های زندگی انسان؛ تکنیکهای اتوماسیون وارد صنعت ساختمان گردیده است.

درهای اتوماتیک را می توان یکی از شاخصترین نمادهای اتوماسیون در ساختمان نام برد امروزه در ساختمانهای هوشمند درهای اتوماتیک به کمک سیستمهای کنترل مرکزی آمده و امکان تردد؛ کنترل دما و مصرف انرزی و هماهنگی سیستمهای امنیتی و تاسیسات را با ورودیهای ساختمان بوجود آورده است.در این پروژه ما به طراحی یک نمونه از این درها که به صورت غیر اتوماتیک که قابل تبدیل  شدن به اتوماتیک نیز میباشد میپردازیم.

فهرست

مقدمه ..

فصل اول

انواع دربهای اتوماتیک

1-1- دربهای اتوماتیک شیشه ای  …………………………………………………………………………………………………………. 3

1-1-1- دربهای  اتوماتیک شیشه ای کشویی……………………………………………………………….. 3

1-1-2- دربهای  شیشه ای  اتوماتیک تلسکوپی   …………………………………………………………………………………… 3

1-1-3- دربهای  اتوماتیک خم نیم گرد ……………………………………………………………………………………………….. 4

1-1-4- دربهای  اتوماتیک گردان…………………………………………………………………………….. 4

1-1-5- در اتوماتیک بادبزنی ……………………………………………………………………………………………………………….. 5

1-2- سیستم های  کرکره برقی …………………………………………………………………………………………………………….. 5

1-2-1 سیستم کرکره های اتوماتیک صنعتی …………………………………………………………………………………………. 6

1-2-2- کرکره های  اتوماتیک هوشمند قابل استفاده به عنوان در پارکینگی ………………………………………….. 6

1-3-درهای اتوماتیک پارکینگی ………………………………………………………………………………………………………….. 7

1-3-1-بازوهای اتوماتیک بادبزنی ………………………………………………………………………………………………………… 7

1-3-2- سیستم اتوماتیک کشوئی …………………………………………………………………………………………………………. 8

1-3-3-سیستم های  اتوماتیک زیر سطحی ……………………………………………………………………………………………. 8

1-3-4- درهای پارکینگی روسقفی ………………………………………………………………………………………………………. 9

فصل دوم

 طراحی درب از بالا بازشو

2-1-دربهای از بالا باز شو………………………………………………………………………………. 11

2-1-1-اجزای  تشکیل دهنده……………………………………………………………………. 11

2-2-محاسبه وزن درب …………………………………………………………………………………………………………… 25

2-2-1-محاسبه وزن قطعه A…………………………………………………………………………… 25

2-2-2 -محاسبه وزن  قطعه B…………………………………………………………………………. 25

2-2-3 -محاسبه وزن قطعه C………………………………………………………………………………. 26

2-2-4 -محاسبه وزن قطعه D…………………………………………………………………. 26

2-2-5-محاسبه وزن قطعه E……………………………………………………………………………… 26

2-2-6-محاسبه وزن قطعه f……………………………………………………………………………. 27

2-2-7-محاسبه وزن قطعه G…………………………………………………………………………… 27

2-3-وزن کل درب ………………………………………………………………………………………………………………………. 27

 2-4-نیروهای وارد بر تکیه گاه ها…………………………………………………………………………. 28

2-4-1-حداکثر نیرو…………………………………………….

2-4-2-حداقل نیرو………………………………………………………………………. 28

2-5-بلبرینگ…………………………………………………………………………………….. 28

2-6-طول اولیه ………………………………………………………………………………. 28

2-7-فنر از نوع کششی ……………………………………………………………….. 29

2-8-محاسبات ……………………………………………………………………………………………………………. 29

2-8-1-محاسبه ضریب  اطمینان ……………………………………………………………………………………………………………. 30

2-8-2-محاسبه تنش در سر قلاب فنر ………………………………………………………………………………………… 31

نتیجه گیری ……………………………………………………………………………………………………………….. 33

پیوست ها ………………………………………………………………………………………………………………. 34

منابع  و ماخذ ………………………………………………………………………………………………………………… 41

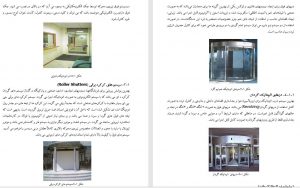

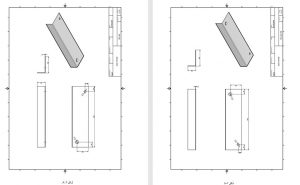

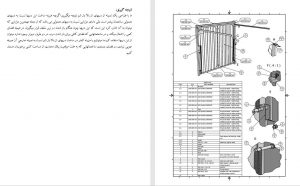

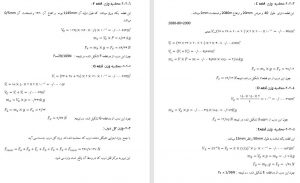

تصاویر
